Откройте мощный вакуумный ракетный сушильный аппарат для сушки

Структура сушилки граби:

Весь прибор сушилки с гребнем состоит в основном из движущей части зуба гребня, вакуумной части, нагревательной и захватной части.порт питания плотно закрыт., и горячая вода пропускается в корпус, и вакуумный насос запускается.и вращается вперед и назад со скоростью около 4 р/мин после замедления редукторомМатериал движется в обе стороны с вращением вперед зубного граба; когда зубная граба вращается в обратном направлении, материал сходится с обеих сторон в середину.Поскольку материал косвенно нагревается горячей водой с одной стороны и равномерно перемешивается зубами грабежа с другой стороныПод действием вакуумной системы испаренный водяной пар проходит через сухой пылесос, влажный пылесос и конденсатор.и выпускается из выхода вакуумного насоса.

Сухой коллектор пыли улавливает материалы, унесенные испаренным водяным паром, и воду после конденсации водяного пара.Мокрый коллектор пыли дополнительно конденсирует испаренный водяной пар и захватывает втянутые твердые веществаПри сушке вредных материалов необходимо повысить эффективность пылесоса, чтобы избежать загрязнения окружающей среды.

Конденсатор в основном используется для дальнейшего конденсации испаренного водяного пара и сброса конденсированной воды, чтобы вакуумный насос сушилки мог поддерживать высокую степень вакуума,способствующий лучшему газообразованию внутренней и поверхностной влаги материалаВремя сушки влажных материалов зависит от свойств материала, различных требований к содержанию влаги в входе и выходе, степени вакуума во время работы,и температуры среды сушкиОбычно это занимает больше десяти часов.

1Структура оболочки сушилки для гребня
Оболочка состоит из горизонтального стального цилиндра с сварной нагревательной верхней крышкой и крышкой с фланцами на обоих концах.Покрытие и стальная оболочка соответствующей части и заполнения части должны быть разрезаныПри установке центральная линия крышки должна быть ниже центральной линии цилиндра.И когда зубы грабежа повернут,, материал на нижней стороне оболочки может быть легко разгружен.Обратите внимание, что между одной из опор и фундаментом должно быть определенное пространство для движения, чтобы избежать напряжения, вызванного расширением оборудования при нагревании куртки.
2. Структура зубов грабителя сушилки грабителя
Устройство с зубами для высушивания грабли состоит из двух групп зубов для высушивания грабли в левом и правом направлениях.которые, соответственно, с обеих сторон вала передачи имеют наручники под противоположными углами. Голова зубчатого колючка сушилки имеет квадратное отверстие, которое соответствует валю передачи. При сборке соседние зубы колючки отличаются на 90°. В конце зубов колючки есть две формы.,один плоский и в форме весла, а другой также плоский, но нерегулярный, но все они находятся под определенным углом к оси привода (т.е. слева и направо).В середине оборудования используются гребные зубы в форме весла, и специально сделанные зубы для высушивания используются в конце сушилки, чтобы поместиться на внутреннюю поверхность стены крышки.и правые зубы грабежа установлены на другой сторонеТак что когда материал добавляется, когда зубы грабежа вращаются вперед и назад, материал может быть перемещен в обе стороны, а затем в середину, так что материал равномерно перемешивается.С одной стороны, материал не будет перегреваться при контакте с внутренней стенкой оболочки, а с другой стороны, материал может быть измельчен, увеличивается поверхность газификации,и процесс сушки ускоряется..
Кроме того, в каждом из четырех квадратов зубов грабежа, бесшовная стальная труба с обеими концами закрыты и параллельно главному валу помещается, чтобы ударить стенку устройства,который оказывает определенное влияние на очистку и измельчение материалов. зубы грабежа обычно изготавливаются из литой стали. вал привода подвергается крутящему моменту и моменту изгиба во время работы.Волокно привода также должно иметь достаточную жесткость, чтобы не застрять во внутренней поверхности оболочки.Приводный вал обычно изготавливается из модели стального материала.
3Из принципа сушки сушилки можно узнать, что материал нагревается в сушилке.влага в материале испаряется, а вакуумное устройство генерирует высокий вакуум для извлечения испаренного водяного пара, что усиливает выход влаги внутри материала и поверхности влаги.Если уплотнение между валом и оболочкой не хорошо, степень вакуума в оборудовании значительно снизится; в то же время, вход холодного воздуха снизит температуру материала в оборудовании и повлияет на эффективность сушки.Печать между зубным устройством и оболочкой обычно использует асбест в качестве наполнителя, что является простой и эффективной уплотнительной структурой. Эта уплотнительная структура также сжимает зубы грабежа вместе, уменьшая износ на конечной поверхности зубов грабежа.У машины для сушки гребня также есть куртка и вал передачи, которые пропускают водяной пар, и совпадение вала трансмиссии и грабежных зубов.

Техническая спецификация:

Примечание: Количество испарения воды зависит от характеристик материала и температуры входа и выхода горячего воздуха.кривая испарения воды показана на рисунке выше (для справки)Поскольку продукт постоянно обновляется, соответствующие параметры будут изменяться без предварительного уведомления.

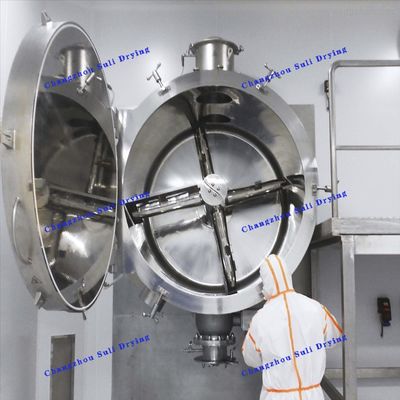

Фото оборудования:
